Umrüstsatz Drehstromlichtmaschine 6V
02.05.2024Einbauhinweis zur Montage der neuen Drehstromlichtmaschine 6V für Volvo Amazon und Volvo PV mit B16 Motor.

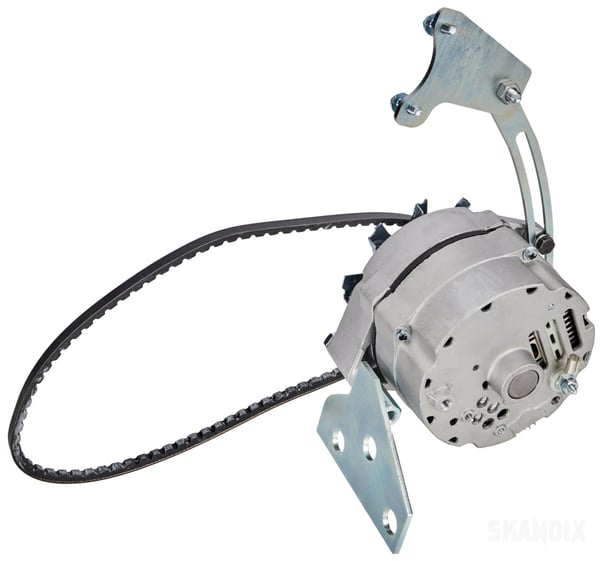

Unsere Drehstromlichtmaschine für B16 wird mit oberer und unterer Haltekonsole sowie passender Spannschiene geliefert.
Montieren sie die obere Kunsole an den beiden beifahrerseitigen Befestigungsbohrungen des Thermostatgehäuses mit den beiliegenden, etwas längeren Schrauben.
An dieser Konsole wird die Spannschiene mit einer M8 Schraube und der beiliegenden Distanzhülse montiert.
Demontieren sie die untere, originale Haltekonsole der alten Lichtmaschine und montieren sie an deren Stelle die beiliegende, untere Konsole mit dem originalen Befestigungsmaterial.
Das originale Befestigungsmaterial der Konsole besteht aus sechs Gummilagern 1030698, drei Hülsen 1031453, drei Schrauben 1011135 und drei Unterlegscheiben 1031576.
Nun können sie Die Lichtmaschine zwischen unterer Konsole und Spannarm locker anschrauben und den Keilriemen auflegen und spannen.
Belegen sie die Klemme R mit der Leitung von der Ladekontrollleuchte,

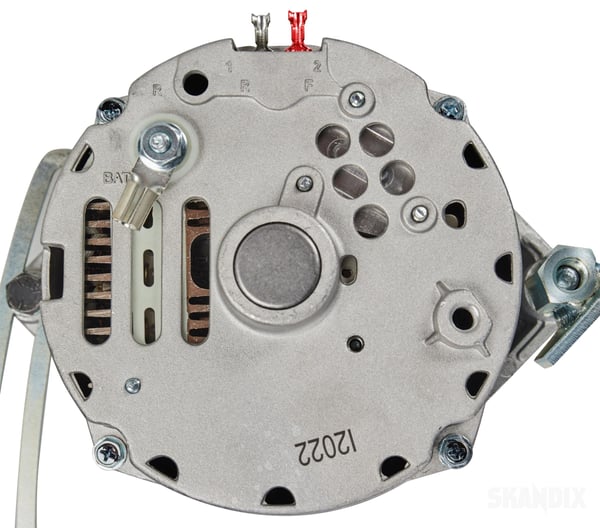

Klemme F mit dem Zündungsplus..

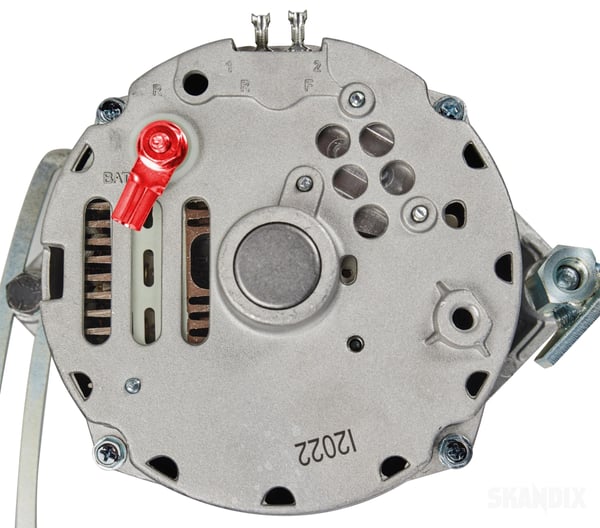

...und die Klemme BAT mit dem Dauerplus zur Batterie.
- Diese Hinweise dienen nur zur Orientierung und ersetzen nicht die Einbaurichtlinien der Fahrzeughersteller! Alle Angaben ohne Gewähr!
