Heizungsregulierventil Umrüstsatz
Volvo P1800, P1800ES
23.11.2021

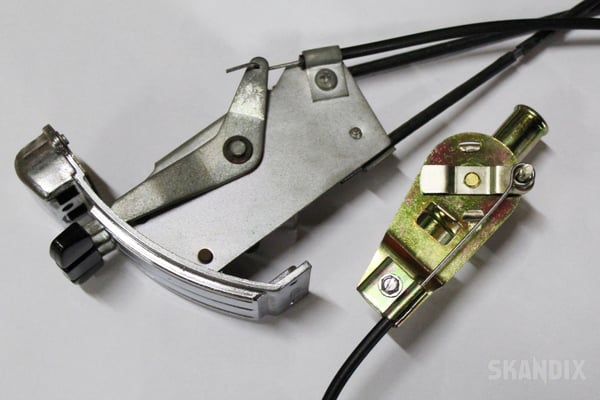

SKANDIX Umrüstsatz im Überblick.

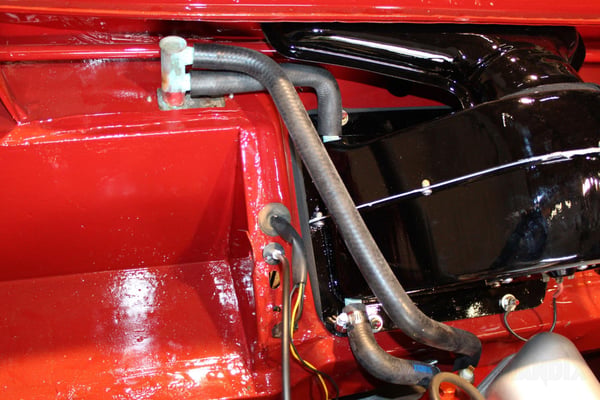

Der originale Schlauchverlauf (Hier ohne Schellen).
Zuerst wird das Kühlwasser abgelassen.
Danach können die originalen Heizungsschläuche demontiert werden.

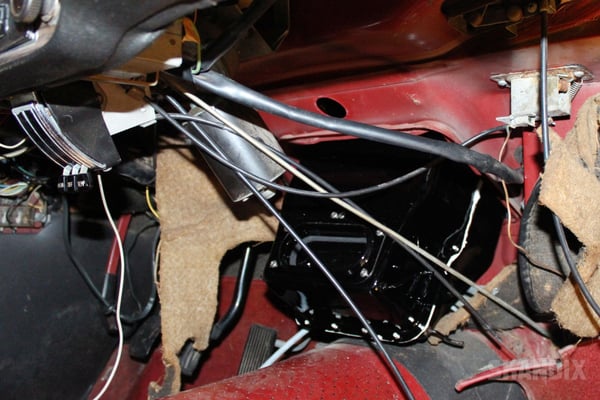

Das originale Heizungsventil finden Sie unter dem Armaturenbrett. Entfernen Sie Teppich, Isoliermatte und Luftschläuche.

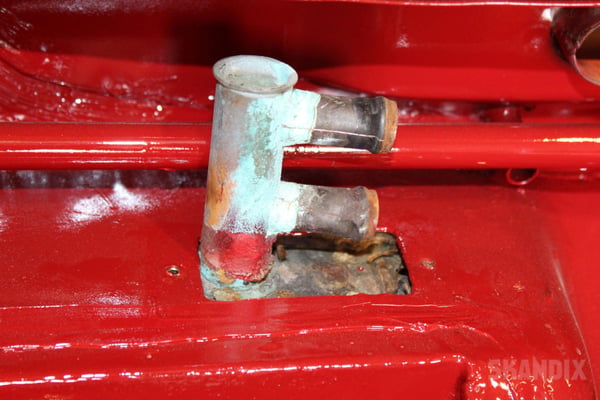

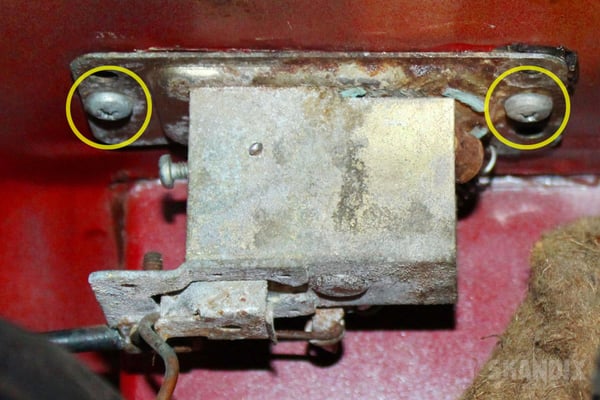

Nun kann das alte Ventil demontiert werden.

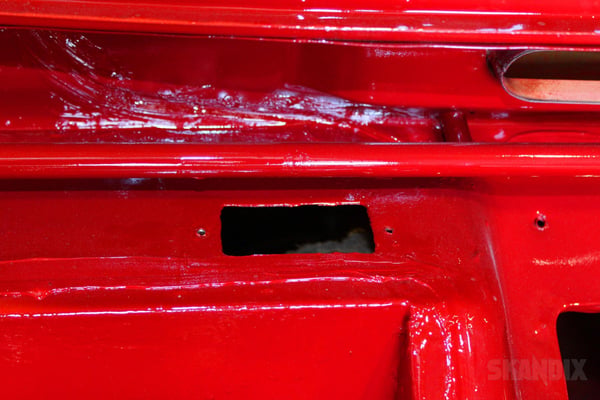

Motorraum ohne Heizungsventil.

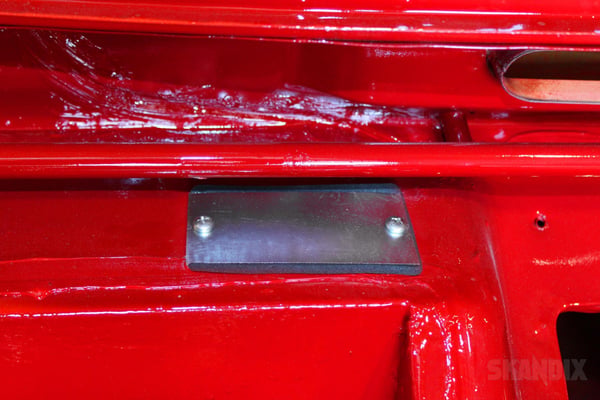

Verschließen Sie nun das entstandene Loch mit dem im Satz enthaltenen Abdeckblech und dichten Sie dieses mit geeignetem Material ab. Hier haben wir die Originaldichtung, Artikelnr. 1012887, verwendet.
Der alte Regelzug kann nun von der Heizungsbedienung entfernt werden.

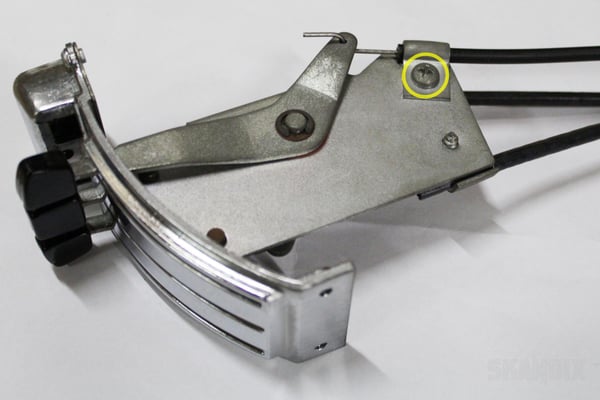

Dazu lösen Sie diesen Halter.
Der neue Bowdenzug aus dem Satz wird zuerst mit der Öse am neuen Heizungsventil befestigt...

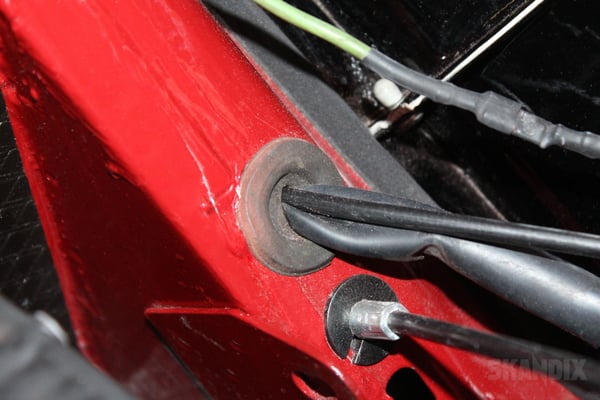

... und dann durch eine der Kabeldurchführungen hinter das Armaturenbrett im Innenraum geführt.

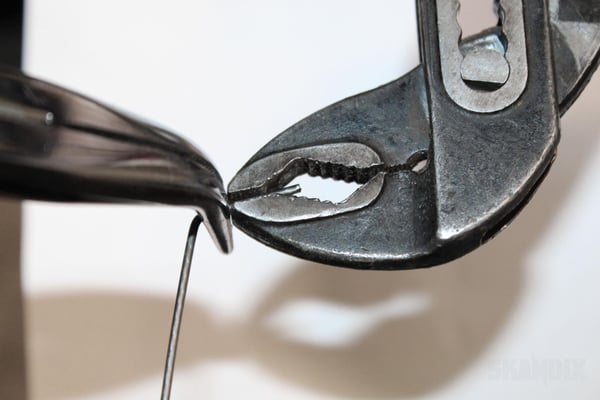

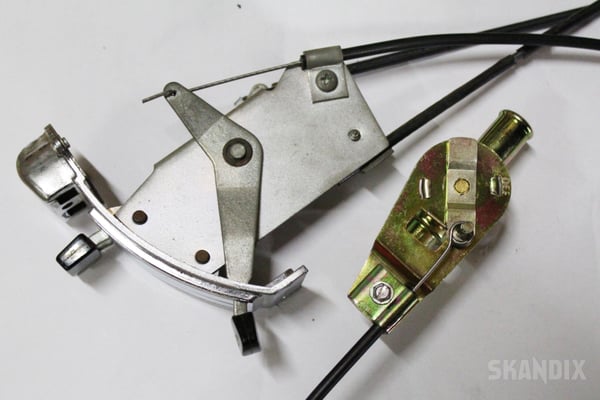

Jetzt muss das andere Ende vom neuen Bowdenzug so gebogen werden, dass es in die Heizungsbedienung eingehängt werden kann. Benutzen Sie den alten Regelzug als Vorlage.
Arbeitsbeispiel.
Arbeitsbeispiel.
Arbeitsbeispiel.
Arbeitsbeispiel.

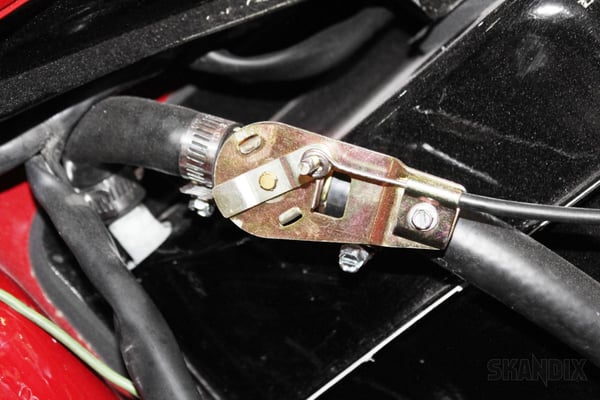

Hier sehen Sie zur Verdeutlichung die Funktionsweise des neuen Ventils.

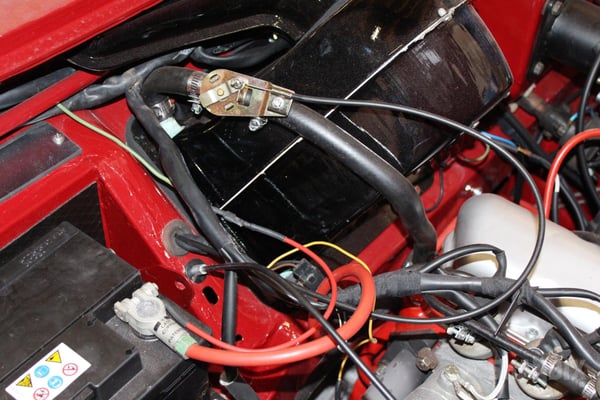

Motorraum nach Umrüstung.
- Diese Hinweise dienen nur zur Orientierung und ersetzen nicht die Einbaurichtlinien der Fahrzeughersteller! Alle Angaben ohne Gewähr!
