Nutzung Montagewerkzeug - Wellendichtring Kurbelwelle

Volvo S40, V50 (2004-), S70, V70, V70XC (-2000), V70 P26, XC70 (2001-2007), S60, V60 (2011-2018), 900, 850, S80 (-2006), S80 (2007-), S90 (-1998), V90 (-1998), C30, C70 (-2005), C70 (2006-), XC60 (-2017), XC90 (-2014)

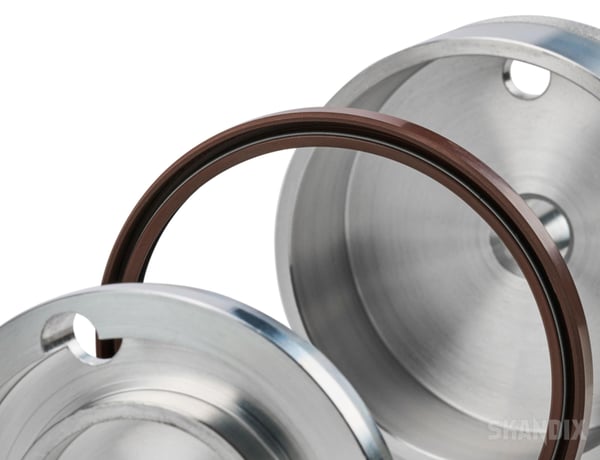

Hinweis zur Benutzung des Werkzeugs 1025584 (Volvo 9997174). Dieses Werkzeug ermöglicht ein leichtes, beschädigungsfreies Einziehen des Wellendichtrings Kurbelwelle auf der Getriebeseite.

Hinweis: Bei der Montage des Wellendichtrings darf laut Fahrzeughersteller kein Fett verwendet werden, lediglich geeignetes Motoröl ist zulässig. Die Dichtflächen müssen sauber und unbeschädigt sein. Die Befestigungsschrauben der Schwungscheibe sind grundsätzlich zu ersetzen.

Die Schwungscheibe abschrauben und den alten Wellendichtring entfernen. Eine Kurbelwellenarretierung wie 1064749 ist dabei sehr hilfreich. Drehen Sie nun die zentrale Schraube aus dem Einziehwerkzeug. Schieben Sie den neuen Wellendichtring vorsichtig auf den inneren, angeschrägten Teil des Werkzeugs. Die Filzseite muss dabei nach außen zeigen.

Schrauben Sie jetzt das innere Teil des Werkzeugs mit zwei Schrauben auf der Kurbelwelle fest. Das äußere auf das innere Teil aufsetzen und die zentrale Schraube ansetzten.

Ziehen Sie nun die zentrale Schraube an, bis das äußere Teil des Werkzeugs auf dem Inneren anliegt. Der Wellendichtring ist damit in seiner endgültigen Lage.

Entfernen Sie das Werkzeug und beginnen mit dem Zusammenbau.
